DCDC24V轉15V電源模塊
來源： 時間：2020-01-07 15:06:20 點擊次數：
DC/DC 30W
RCT系列電源模塊

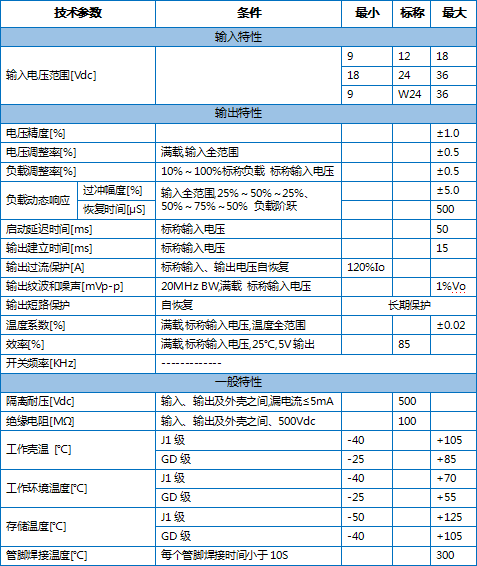

產品特性：
最高工作溫度等級 -40℃~+70℃、最高可達4：1輸入電壓范圍，單路輸出、標稱效率85%@5v、金屬外殼

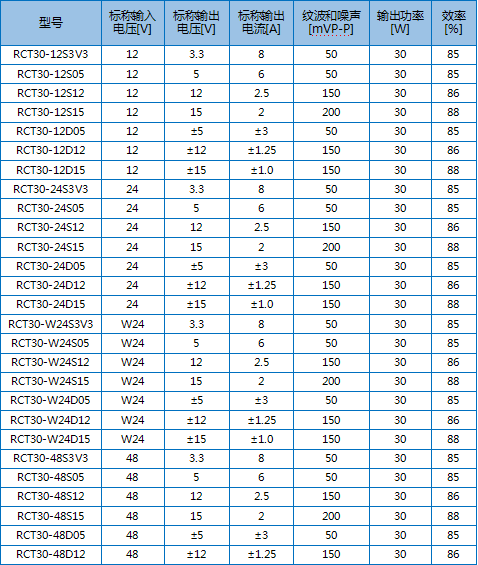

型號說明：

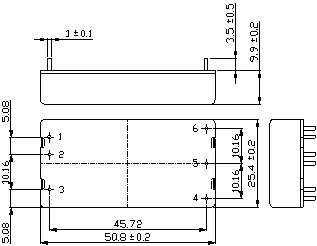

外形尺寸：

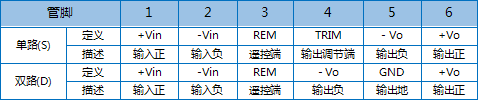

管腳定義：

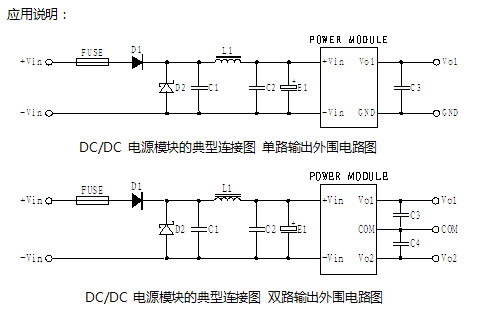

FUSE：輸入側保險絲（1A/250Vac）。
D1：防反接二極管（100V/3A）。
D2：瞬態吸收二極管，12Vin輸入(P6KE22);
24Vin輸入(P6KE39);24Vdc寬輸入(P6KE39).
C1,C2:輸入濾波獨石電容,12Vin輸入(2.2uF/25V);
24Vin輸入(1uF/50V) ;24Vdc寬輸入(2.2uF/50V)。
E1:輸入側電解電容,12Vin輸入(100uF/35V) ;
24Vin輸入(47uF/63V);24Vdc寬輸入(100uF/63V)。
L1:差模電感(3~6uH/1A)。
C3,C4:輸出濾波電容,其中3.3/5V輸出用(22uF/10V);
12/15V輸出用(10uF/25V):24V輸出用(4.7uF/50V)
